Магистральные фильтры сжатого воздуха FT*


Для очистки сжатого воздуха от загрязнений ООО "ВЛАГОДАР" предлагает магистральные фильтры сжатого воздуха серии FT* (FRIULAIR, Италия).

Корпус магистрального фильтра изготовлен из антикоррозийного анодированного алюминия.

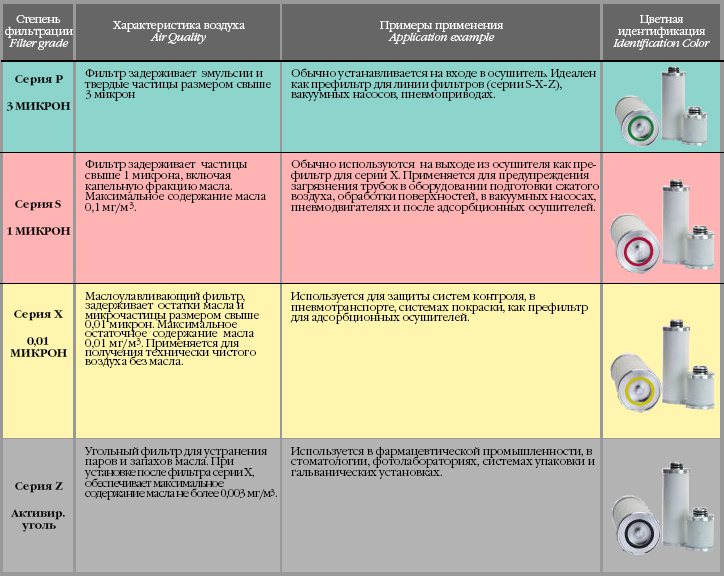

Фильтрующие элементы (картридж) взаимозаменяемы и имеют четыре степени фильтрации (P-3мкм; S-1мкм; X-0,01; Z-угольный).

Производительность фильтров от 0,850 м3/мин до 42,00 м3/мин. Максимальное рабочее давление до 16 атм.

Технические характеристики и размеры

Данные, указанные в Таблице 1, соответствуют значениям при номинальных условиях работы (Таблица 2), в Таблице 3 приведены максимально допустимые условия работы фильтра.

Скачать технический каталог.

Таблица 1

Модель
Пропускная способность
Соединение
Картридж
Размеры (мм)
Вес
(л/мин)
(м3/час)
(scfm)
(BSP-F)
Модель
A
B
C
D
кг
FT* 008
850
51
30
G 3/8"
Т* 008
85
187
60
22
0.77
FT* 012
1200
72
42
G 1/2"
Т* 012
85
187
60
22
0.77
FT* 018
1850
111
65
G 3/4"
Т* 018
85
256
80
22
0.88
FT* 030
3300
198
116
G 1"
Т* 030
125
263
100
32
2.2
FT* 055
5500
330
194
G 1.1/2"
Т* 052
125
362
120
32
2.6
FT* 080
8100
486
286
G 1.1/2"
Т* 080
125
452
140
32
2.9
FT* 120
12500
750
441
G 1.1/2"
Т* 120
125
643
160
32
3.7
FT* 160
16800
1008
593
G 2"
Т* 160
160
695
520
45
7.4
FT* 250
26000
1560
918
G 2.1/2"
Т* 250
160
935
770
45
10
FT* 400
42000
2520
1483
G 3"
Т* 400
250
1170
780
60
25

* степень фильтрации FTP (3 микрон), FTS (1 микрон), FTX (0,01 микрон), FTZ (угольный). Звездочка заменяется на серию фильтра P, S, X или Z.

Таблица 2

Номинальные рабочие условия:

Номинальная температура воздуха на входе
Т = 35°C
Давление воздуха
Р = 7 bar

Таблица 3

Максимальные рабочие условия:

Температура окружающей среды
+ 60 °C
Температура сжатого воздуха
+ 120 °C
Давление сжатого воздуха
16 bar

Таблица 4

Поправочный коэффициент в зависимости от рабочего давления:

Давлении воздуха на входе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Коэффициент
0.25
0.38
0.5
0.65
0.75
0.88
1
1.13
1.25
1.38
1.5
1.63
1.75
1.88
2.00
2.13

Cмотреть так же: осушитель рефрижераторного типа

рефрижераторные осушители серии PLH на давление 50 bar

адсорбционные осушители сжатого воздуха серии HDT

Консультацию технического специалиста ООО ''ВЛАГОДАР'' по подбору оборудования можно получить по тел. +7 (343) 32-887-32 или заполнив "Заявку онлайн".
